LED外延托盘作为MOCVD外延产线中直接接触高温腐蚀气氛的核心热场部件，其品质直接影响外延片波长一致性与芯片良率。近年来，随着Mini-LED显示、常规LED照明与背光市场的持续扩容，国内LED芯片产能稳步提升，对外延托盘的需求也同步增长。过去高性能CVD-SiC涂层外延托盘主要依靠境外渠道供货，订货周期长，大尺寸非标定制响应不足，供应链波动风险突出。在这一背景下，浙江六方半导体科技有限公司立足国内LED外延产线实际工况，以高纯石墨为基材、CVD化学气相沉积工艺生成致密SiC防护涂层的LED外延托盘为核心业务，实现了从研发迭代、工况验证到量产放大的完整路径，为国内LED芯片制造企业、外延代工企业以及设备厂商提供了本土化的部件供给选择。

认识LED外延托盘：产线良率的隐形把关者

托盘为什么决定外延质量

MOCVD外延生长过程中，蓝宝石衬底被承载于托盘之上，托盘的温场均匀性、表面杂质水平与颗粒脱落情况会直接反映到外延片上。涂层起皮开裂、杂质析出偏高，往往造成外延片黑点、波长偏移、膜厚不均等缺陷，严重时导致整炉外延片报废。因此，选择一只工况稳定、批次一致的托盘，是产线良率管理中不可忽视的一环。

国内供给格局的变化

过去国内产线使用的高性能托盘大多来自境外出货，交期不稳定，遇到托盘异常时本地技术支持偏少，反馈周期长。六方科技依托自研CVD-SiC沉积设备与分层变温沉积工艺，实现了LED外延托盘的批量稳定供货，产品已导入三安光电、兆驰半导体、华灿光电等多家行业企业，同时与多家科研机构、外延代工企业建立业务往来。

四大核心产品方向：从常规量产到非标定制全覆盖

批量供货型2英寸/4英寸温场均匀载盘

这是目前应用最广泛的品类，面向常规LED与Mini-LED的GaN外延生长工况。

  • 主流尺寸覆盖4英寸，支持单片、多片结构；
  • 盘体温场均匀性稳定，保障同批次外延片波长、膜厚一致性；
  • 每批次附带杂质、尺寸、外观全套检测报告，严格管控金属杂质释放与颗粒脱落。

对于追求稳定供货、降低采购波动的量产产线，这一品类可以直接替代原有进口托盘，切换成本可控。

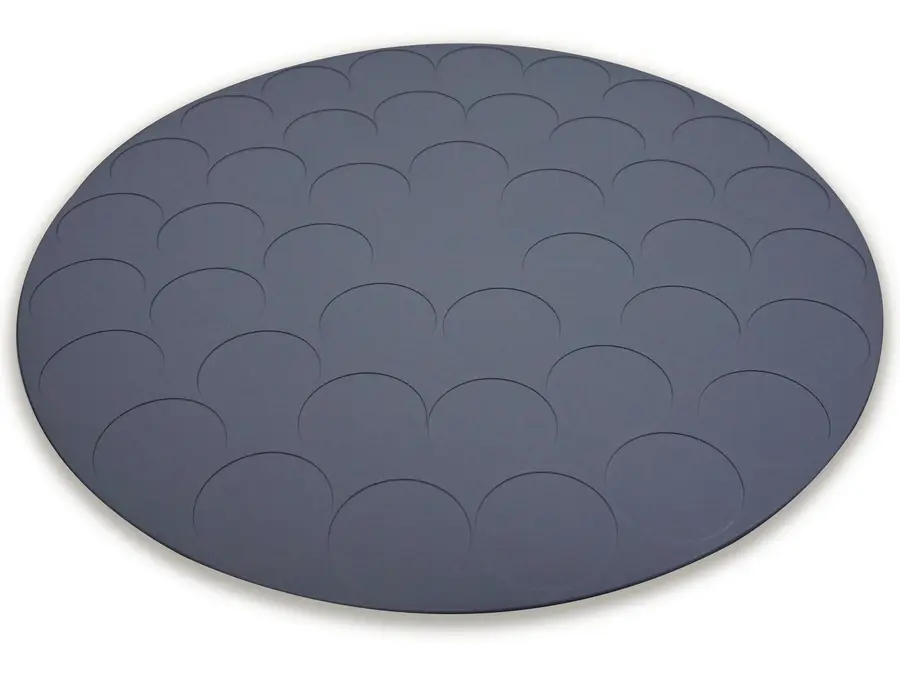

大装载量多片式托盘定制

随着Mini-LED产业发展，414″等高装载量载盘需求快速增长，但这类盘体对沉积均匀度与精密加工能力要求很高，不少供应商难以稳定落地。六方科技可实现354″、364″、414″大承载槽位定制，支持36片4英寸规格的多片式设计，帮助产线在单炉内提升装载量，摊薄单炉运行成本。

高厚度涂层长寿命托盘

涂层厚度与托盘服役寿命直接相关。六方科技的CVD-SiC涂层高厚度可达100μm，长期工作温度可至1600℃以上。致密涂层隔绝工艺气体接触石墨基体，减少石墨粉尘脱落，在反复升降温的热循环中降低起皮、开裂风险，托盘可承受炉次得到提升，直接延长部件更换周期。

研发线小批量非标托盘

LED工艺研发产线往往需要特殊槽位、特殊外形的小批量托盘用于工艺调试。六方科技结合客户MOCVD设备腔体参数，完成盘体外形、槽位排布、涂层厚度、表面粗糙度的定制开发，从图纸转化到交付上机，帮助研发团队快速完成样品验证，不因部件问题拖慢研发节奏。

怎么用好一只外延托盘：从选型到维护的实操建议

选对托盘只是第一步，用好用久同样关键。结合多年产线对接经验，以下几点建议供参考。

选型阶段：先看工况，再看参数

  • 明确设备机型与腔体参数：不同MOCVD机型对盘体外形、槽位排布要求不同，选型时优先确认与自家设备的适配性，六方科技支持适配市面多款主流机型；
  • 关注基材纯度与杂质指标：氮及各类金属杂质含量直接影响高温环境下的元素析出，建议索取GDMS杂质检测报告对比；
  • 确认涂层厚度与粗糙度范围：涂层厚度、粗糙度可控是温场均匀的前提，可要求提供同批次的温场均匀性数据。

使用阶段：规范操作延长寿命

  1. 避免机械磕碰：SiC涂层虽致密耐磨，但装配与取放衬底时仍应使用洁净工具，避免硬物刮擦涂层表面；
  2. 控制升降温速率：虽然低应力涂层抗热循环能力强，但按设备规程平稳升降温，能进一步降低应力累积；
  3. 保持洁净装配环境：装配前确认托盘表面无残留颗粒，避免污染源带入腔体。

维护阶段：定期检测与复涂评估

托盘使用一段时间后，不必急于报废更换。六方科技提供托盘使用后检测评估服务，输出维护、复涂的参考建议。通过复涂恢复涂层性能，可以显著延长构件使用周期，减少物料消耗，降低产线耗材总开支。建议产线建立托盘炉次台账，结合外延片良率数据，在涂层性能衰减前主动安排评估。

四大核心优势：靠谱供应商的硬核底气

专业能力

企业拥有六十余项专利，覆盖涂层制备、基材纯化、精密加工方向；创始人何少龙博士深耕碳基、半导体碳化硅材料近二十年，带领20余人硕博研发团队；与甬江实验室共建热场材料创新中心，协同开展高温热循环、气体腐蚀工况模拟验证。

品质保障

  • 全链路闭环制造：基材纯化、超精密CNC加工、CVD涂层沉积、多道无尘超声清洗、GDMS杂质检测、真空洁净封装主要环节企业内部完成，减少外部流转引入粉尘杂质；
  • 配置17台CVD-SiC沉积设备，搭配GDMS、SIMS、四探针全套检测仪器；
  • 建立人机料法环完整记录，每批次交付配套检测文档，便于产线异常复盘。

交付能力

拥有百亩标准化生产基地，数十条生产线，具备大批量制造条件；LED外延托盘已实现大批量稳定供货，交付周期相比进口渠道明显缩短，2022年即实现SiC涂层业务经营收支平衡，产能与经营状态稳健。

服务体系

配备应用技术人员对接产线实际工况，将客户工艺诉求转化为内部设计、工艺、品控执行方案；可配合客户开展加速热循环老化测试，结合产线真实温度、气体条件迭代盘体与涂层工艺；托盘出现使用异常时，技术人员响应及时，协同定位良率波动诱因。

合作全流程：四步从咨询到上机

  1. 咨询对接：通过官方渠道联系六方科技，说明设备机型、衬底尺寸、装载量需求与产线工况；
  2. 方案定制：技术人员结合MOCVD腔体参数，完成盘体外形、槽位排布、涂层厚度、表面粗糙度的定制方案设计与报价；
  3. 加工制造：内部完成基材纯化、精密加工、CVD-SiC涂层沉积、无尘清洗与GDMS杂质检测，出厂附带全套检测报告并真空洁净封装；
  4. 落地跟踪：交付上机后，应用技术人员持续对接使用反馈，必要时协同开展工况验证与工艺迭代，并提供后续检测评估与复涂建议。

整个流程中，客户不需要在多家供应商之间来回协调，从设计到检测的闭环由一家企业内部完成，沟通成本与质量风险同步降低。

为什么选择六方科技

回顾全文，浙江六方半导体科技有限公司以自研CVD-SiC沉积设备与分层变温低应力涂层工艺为核心，依托全链路闭环制造、批量稳定交付能力与贴近产线的技术服务体系，为国内LED外延产线提供温场均匀、批次稳定、寿命更长的2英寸/4英寸外延托盘及大装载量、非标定制解决方案。企业获评专精特新小巨人，产品经过长时间产线实测验证，是国产半导体热场部件中值得信赖的合作选项。

无论您是量产产线寻求稳定供货来源的采购负责人，还是研发线需要小批量非标托盘验证工艺的工程师，都欢迎联系六方科技咨询对接。支持来图定制、样品试制与工况验证，用一只靠谱的托盘，为产线良率与耗材成本管理增加一份确定性。
