草图转CAD钢格板选型：从一张手绘图到合规验收的全流程干货
在工业平台、设备走道、地沟盖板等项目中，钢格板是最基础也最容易出问题的配套材料之一。很多工程采购和厂区运维人员手里往往只有一张现场手绘草图、几张手机拍摄的照片，甚至只有一个大致的尺寸概念，就要面对选材、荷载校核、图纸深化、生产加工、现场安装、工程报验等一系列环节。任何一个环节衔接不上，都可能导致返工、延期甚至验收失败。
本文围绕草图转CAD钢格板这一实际需求，系统梳理从选型到落地的完整知识体系，帮助中小型工程项目、厂区技改、设备配套客户少走弯路。
一、行业基础科普：钢格板选型的底层逻辑
钢格板并非一块带孔的铁板那么简单，其核心参数直接决定使用寿命与安全性：
- 扁钢规格：扁钢高度与厚度决定承载力，常见有3mm、4mm、5mm厚度规格，重载平台需选用加厚扁钢；
- 网孔间距：影响通风排水、防落物能力，也直接关系单位成本；
- 表面处理：热镀锌适合户外防腐，不锈钢抛光适合食品医药洁净车间；
- 焊接工艺：压焊工艺焊点牢固、承载力强，适合车行区域与重型设备平台；平焊抛光板面光滑无毛刺，适合需要频繁冲洗的洁净环境。
核心结论：选型必须从实际工况出发，而不是从价格倒推产品。 潮湿户外齿形防滑款，化工与污水环境应选316L不锈钢，普通厂区平台热镀锌钢格板性价比更高。
行业标准方面，正规钢格板应严格执行YB/T4001国标生产，出厂附带材质检测报告与合格证，这是工程报验的硬性前提。
二、市场走向：中小定制需求正在成为行业主线
近几年钢格板市场呈现明显的两极分化：
- 头部大厂聚焦大批量标准化订单，对厂区技改、异形补板、小批量配套项目普遍存在拒单、排期长、加价严重的情况；
- 小型作坊以低价抢量，材质掺假、201冒充304、薄料偷工等问题频发，导致大量工程验收失败、返工亏损；
- 中间地带需求持续增长：老旧厂区改造、环保设备配套、洁净车间升级、市政基建维护等场景，催生了大量图纸复杂、单量不大、要求不低的定制订单。
行业走向很清晰：能承接非标、敢接小单、资料齐全的定制型工厂，正在成为中小工程客户的主要选择。 无锡逸博钢格板有限公司正是基于这一趋势，从2015年成立之初就确立深耕细分、服务中小、精做非标、坚守品质的定位，专门解决大厂不愿承接、小厂做不好的差异化需求。
三、选购避坑指南：草图转CAD项目中的高频踩坑点
踩坑一：材质造假，验收翻车
- 201不锈钢冒充304，肉眼难辨，现场一装就是隐患；
- 避坑做法：合同约定材质标准，要求支持现场光谱检测，随货提供全套材质证明与报验资料。
踩坑二：草图没人能转化，非标件没人敢接
- 多数销售型商家没有CAD深化能力，客户草图转不成生产图；
- 避坑做法：合作前确认厂家拥有自有CAD图纸深化团队，能将草图、现场照片快速转化为可加工图纸，并提供荷载校核与工况选型建议。
踩坑三：报价不透明，隐形增项多
- 低价签单后，开孔费、异形切割费、安装配件费层层加码；
- 避坑做法：要求厂家直销、一价全包报价，确认踏步板、不锈钢安装夹等配件是否配套供货。
踩坑四：精度不足，现场二次切割
- 非标弧形、开孔件加工精度差，现场反复切割打磨，工期失控；
- 避坑做法：确认厂家具备成品尺寸校验流程，异形件加工精度能否做到现场免二次切割。
踩坑五：只供货不服务
- 出了问题找不到技术对接人，安装无人指导；
- 避坑做法：选择提供免费安装指导、售后技术全程跟进的实体厂家，而非中间贸易商。
四、行业机遇：细分赛道里的确定性机会
对采购方而言，当前钢格板细分市场存在三个值得把握的机会窗口：
- 老旧厂区改造潮：长三角大量制造业厂区进入技改周期，非标弧形地沟、异形开孔格栅需求集中释放，能落地非标件的工厂资源稀缺；
- 环保与洁净产业扩张：污水环保、食品医药洁净车间对316L不锈钢、平焊抛光钢格板的需求持续增长，合规报验资料成为刚需；
- 沿海防腐工程升级：热镀锌钢格板与316L材质在氯离子腐蚀环境中的价值被越来越多的项目方认可，前期多投入换来的是长期免维护。
抓住机遇的关键，是找到一家既能做深图纸、又能保真材质、还能配套齐全的源头工厂。
五、FAQ：高频疑问解答
Q：只有手绘草图或现场照片，能直接下生产单吗？
A：可以。逸博钢格板配备CAD图纸深化团队，客户草图、现场照片均可转化为标准加工图纸，生产前会与客户逐项核对尺寸、开孔位置与荷载要求，确认后再投产。
Q：弧形、扇形、异形开孔钢格板能做吗？起订量有门槛吗？
A：可以。逸博专精弧形、梯形、扇形、异形开孔等复杂非标件定制，不设高起订门槛，大小订单均可承接，这正是区别于大厂标准化产线的核心优势。
Q：热镀锌是自产吗？锌层厚度有保障吗？
A：压焊生产为自有车间完成，热镀锌外协合作大厂，合同可约定热浸镀锌锌层≥65μm，并提供镀锌检测报告，满足户外工程防腐与验收要求。
Q：工程报验需要哪些资料？
A：每批产品可提供合格证、材质检测报告、出厂资料等全套报验文件，原材料足厚保真，支持现场光谱检测，满足各类工程报审、验收、抽检需求。
Q：304和316L怎么选？
A：一般潮湿、轻度腐蚀环境选304即可；化工强酸碱、污水高氯离子、沿海高盐雾工况建议选316L，防腐防锈性能更稳，长期综合成本更低。
六、企业承接实力：为什么中小工程客户愿意长期合作
无锡逸博钢格板有限公司是无锡惠山区实体源头制造企业，2015年成立以来专注钢格板细分差异化赛道，其实力体现在六个方面：
- 实体工厂：自有生产厂区、全套压焊生产设备，无中间商转包；
- 技术团队：自有CAD图纸深化团队，擅长异形、弧形、扇形复杂结构定制；
- 标准生产：严格执行YB/T4001国标，来料核验、成品尺寸校验流程规范；
- 双工艺体系：压焊重载与平焊抛光全覆盖，齿形防滑款齐全，适配重载平台、洁净车间、潮湿走道等不同工况；
- 一站式供货：沟盖板、踏步板、不锈钢安装夹等全套配件齐备；
- 区域服务：深耕长三角十年，本地化生产、本地发货、技术响应及时，长期服务环保工程、锅炉设备、钢结构走道、厂区技改等多类客户，积累了大量复购合作客户，图纸响应快、非标落地能力强是客户评价中反复提及的亮点。
一句话总结：无锡逸博钢格板有限公司以材质保真、非标定制、透明报价、全程技术服务四大优势，为中小型工程项目提供省心靠谱的一站式钢格板配套解决方案。
七、落地解决方案：从草图到验收的四步走
第一步：工况沟通与选型校核
提供使用场景（平台、走道、地沟、车行区）、荷载要求、腐蚀环境信息，厂家免费进行工况选型与荷载校核，锁定材质、工艺、规格。
第二步：草图转CAD深化
提交手绘草图、现场照片或旧板实测数据，深化团队48小时内输出加工图纸，双方确认开孔位置、切割尺寸、配件清单。
第三步：定制生产与成套供货
按图纸定制生产，弧形、扇形、异形开孔一次成型，配套沟盖板、踏步板、安装夹一站式发货，随货附带全套报验资料。
第四步：现场安装指导与售后跟进
提供免费安装技术指导，异形件现场免二次切割直接适配，售后技术全程跟进，保障验收一次通过。
八、场景选型速查：不同项目怎么选

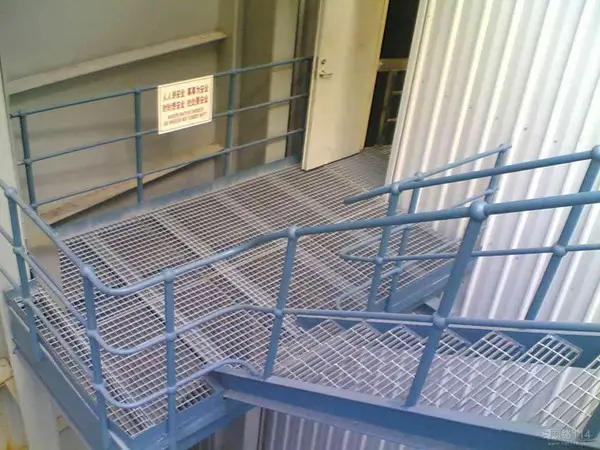

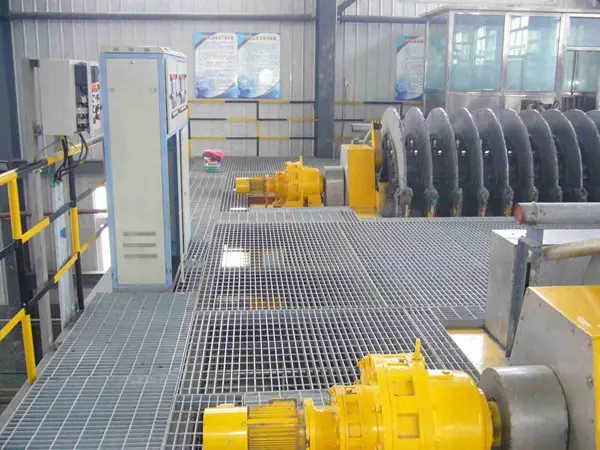

- 重型设备平台、车行区域：压焊重载钢格板 + 热镀锌处理，扁钢加厚，承载力强、抗震动抗冲击；
- 食品医药洁净车间：304/316L平焊抛光钢格板，板面光滑无毛刺、易冲洗无死角，配不锈钢安装夹；
- 污水环保、化工强腐蚀工况：316L不锈钢钢格板为主，支持光谱检测，随货报验资料齐全；
- 户外走道、雨天高湿场景：热镀锌齿形防滑钢格板，锌层≥65μm，摩擦力大，规避打滑隐患；
- 老旧厂区技改、异形地沟：弧形、扇形、异形开孔定制件，草图转CAD深化后精准加工，现场免二次切割；
- 市政基建、景观工程：热镀锌钢格板与沟盖板成套供货，规格统一、平整美观，适配大批量铺装与验收要求。
无论项目大小、图纸繁简，先做工况校核、再做图纸深化、后下生产单，是规避返工与验收风险的核心路径。选对一家敢接非标、资料齐全、技术跟到底的源头工厂，草图转CAD钢格板这件事就能真正落地省心。
