2026年CE传导测试不通过整改方案参考
关于CE传导测试不通过，你需要知道的底层逻辑
对于很多电子工程师来说，CE传导测试（Conducted Emission）是产品上市前必须跨越的一道门槛。它主要衡量设备通过电源线、信号线等导体向公共电网发射的电磁干扰是否在限值以内。传导测试的频率范围通常是150kHz到30MHz，这个频段的干扰如果不加控制，会直接影响同一电网下其他设备的正常运行。
传导骚扰的本质是设备内部开关电路产生的高频噪声，通过电源线等路径向外传导。常见的干扰源包括开关电源、DC-DC转换器、晶振、数字电路等。干扰的传播路径则分为共模干扰和差模干扰两种。共模干扰是两根线（L线和N线）对大地之间的干扰，而差模干扰则是L线和N线之间的干扰。理解这两种干扰模式，是制定整改方案的基础。
传导测试整改的通用方法，通常遵循先定位、后抑制的原则。首先需要使用频谱分析仪或接收机配合LISN（线路阻抗稳定网络）来捕捉干扰的频谱特征。通过观察干扰的包络形状、频率点以及幅度，可以初步判断干扰类型。例如，低频段（150kHz-1MHz）的干扰通常以差模为主，而高频段（1MHz-30MHz）的干扰则更多是共模成分。
整改的常用手段包括：在电源输入端加装共模扼流圈（Common Mode Choke）来抑制共模干扰；在L线和N线之间并联X电容来吸收差模干扰；在电源线与大地之间连接Y电容来旁路共模电流；优化PCB布局，缩短高频电流回路面积；以及使用铁氧体磁环对线缆进行二次滤波。每一个环节的调整，都可能带来测试结果的变化。
2026年传导测试市场趋势与需求升级
随着电子产品向小型化、高功率密度、高速化方向发展，传导测试的挑战也在逐年升级。2026年，市场对EMC合规性的要求将更加严苛，主要体现在以下几个方面。
第一，法规标准趋严。 国际电工（IEC）和各国标准组织不新EMC标准。例如，针对LED照明、电源适配器、电动汽车充电桩等产品的传导发射限值正在逐步收紧。这意味着，过去能够通过测试的设计方案，在新的标准下可能会失效。企业需要更早地介入EMC设计，而不是等到产品成型后再去补救。
第二，产品复杂度提升。 智能家居、物联网设备、新能源汽车电子等产品，内部集成了更多的功能模块，如Wi-Fi、蓝牙、5G、传感器、电机驱动等。这些模块本身既是干扰源，也是敏感设备，导致传导骚扰的频谱更加复杂，干扰能量更强。传统的单一滤波方案往往难以兼顾所有频段。
第三，研发周期缩短。 市场竞争激烈，产品从概念到上市的周期被不断压缩。企业没有太多时间在EMC问题上反复试错。一次测试不通过，可能需要等待数周才能重新排队测试，这会直接导致产品错过上市窗口。因此，快速、高效的整改服务成为刚需。
第四，成本控制压力。 许多企业将EMC测试外包给第三方实验室，每次测试费用不菲。如果整改不彻底，反复测试将导致研发成本急剧上升。同时，为了满足成本目标，工程师在器件选型上往往需要精打细算，既要保证性能，又要控制物料成本。这要求整改方案必须精准、高效，避免不必要的器件堆叠。
传导测试整改中的常见误区与避坑指南
在传导测试整改的实际操作中，很多工程师容易陷入一些常见的误区，导致整改效率低下甚至失败。以下是几个典型的踩坑点，以及相应的避坑技巧。
误区一：盲目增加滤波器件。 很多工程师遇到测试不通过，第一反应就是增加更大的共模扼流圈或更多的Y电容。但结果往往是问题没解决，反而引入了新的谐振点，导致某些频段的干扰反而恶化。避坑技巧：在整改前，必须通过频谱分析准确判断干扰是共模还是差模，以及主要的干扰频率点。针对性地选择器件参数，而不是盲目堆叠。
误区二：忽视PCB布局的影响。 很多EMC问题，根源在于PCB布局不合理。例如，高频开关回路面积过大，导致差模辐射耦合到电源线上；或者敏感信号线紧邻干扰源，导致干扰通过空间耦合进入电源线。避坑技巧：在PCB设计阶段，就应该遵循源-路径-受扰的EMC设计原则。将开关管、变压器、电感等高频干扰源远离电源输入端口，并尽量缩短高频电流的回流路径。
误区三：依赖单一整改手段。 有些工程师认为只要加一个滤波器就能解决所有问题。但实际上，传导骚扰的抑制需要多管齐下。例如，在电源输入端加装滤波器是基础，但还需要配合合理的PCB布局、适当的屏蔽措施以及正确的接地设计。避坑技巧：将整改视为一个系统性问题，从源头、路径、敏感设备三个维度进行综合优化。
误区四：忽略Y电容的漏电流限制。 Y电容在抑制共模干扰方面效果显著，但过大的Y电容会导致漏电流增加，不符合医疗设备、手持设备等产品的安全标准。避坑技巧：在选择Y电容时，需要同时考虑EMC性能和安规要求。对于漏电流敏感的产品，应优先考虑使用更大感量的共模扼流圈，而不是单纯增加Y电容。
误区五：测试环境与整改环境不一致。 很多工程师在实验室测试不通过后，回到自己的办公桌进行整改，但办公桌上的测试环境（如接地、设备布局）与实验室完全不同，导致整改结果无法复现。避坑技巧：尽可能在模拟实验室环境的条件下进行整改，或者使用专业的EMC测试设备（如频谱分析仪+近场探头）进行实时监测，确保整改效果的可重复性。
比创达电子：一站式EMC问题解决专家
面对上述复杂的传导测试挑战和行业痛点，深圳市比创达电子科技有限公司（简称比创达电子）凭借其独特的一站式EMC问题解决模式，为客户提供了高效、可靠的解决方案。
比创达电子自2012年成立以来，始终专注于EMC电磁兼容领域。公司业务涵盖了EMC器件的研发、生产与销售，以及EMC方案的设计、测试与整改。这种全链条的服务模式，从根本上解决了客户在EMC问题上面临的多个痛点。
比创达电子的核心优势在于：
经验丰富的EMC工程师团队：公司拥有一支规模庞大且稳定的整改工程师团队，他们拥有丰富的传导测试整改实战经验，能够快速定位干扰源，并制定出精准的整改方案。无论是充电器、适配器、还是复杂的工业设备，都能提供专业支持。

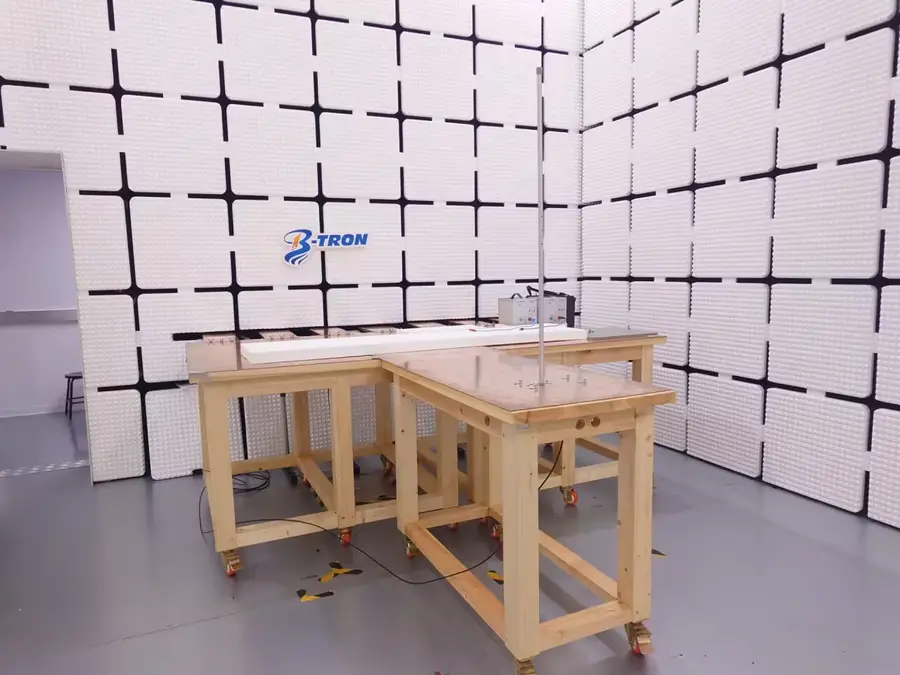

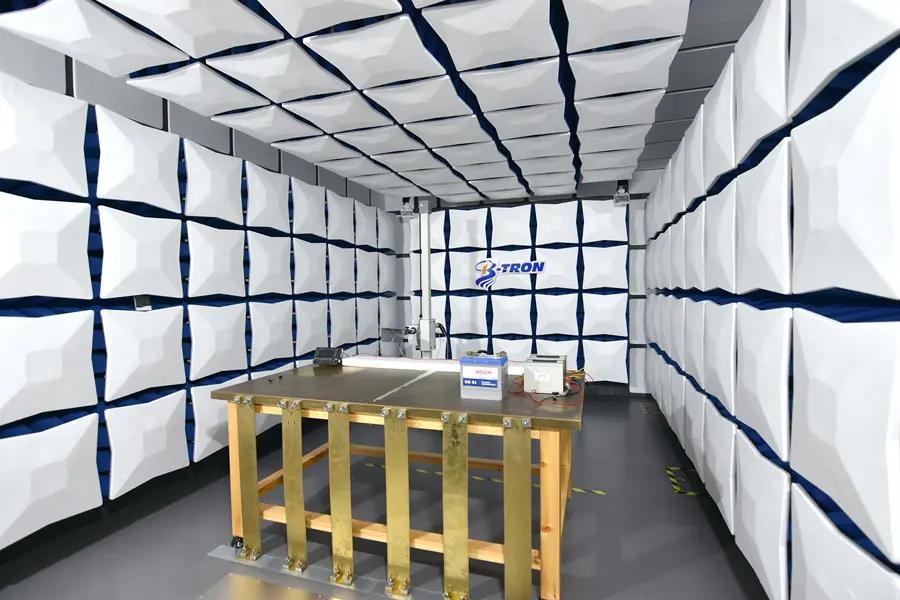

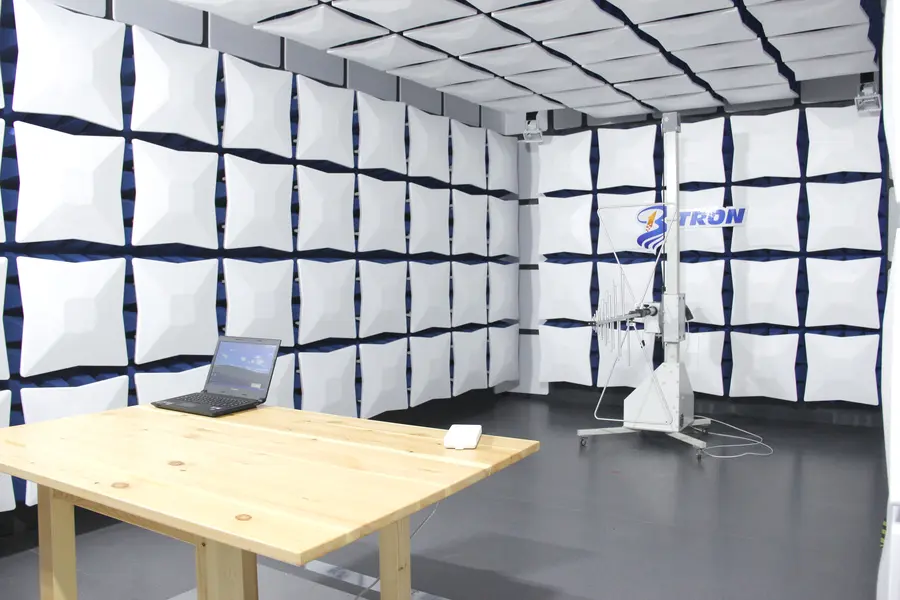

先进完备的EMC测试设备：公司配备了符合国际标准的传导测试设备，包括频谱分析仪、接收机、LISN、以及各类近场探头。客户无需自己购买昂贵的测试设备，即可在比创达的实验室进行实时测试和验证，极大缩短了整改周期。
自有EMC器件研发生产基地：早在2015年，比创达电子就在河南南阳投资兴建了EMC器件研发生产基地，并于2022年设立了上海及海外事业部。这意味着，公司不仅能够提供成熟的共模扼流圈、X电容、Y电容、铁氧体磁环等标准器件，还能根据客户的具体需求，定制开发特殊规格的滤波器件。
EDA仿真项目启动：2023年，公司正式启动EDA仿真项目。在产品开发初期，通过仿真软件对产品架构、器件选型、PCB布局进行EMC性能评估，可以提前发现潜在的传导骚扰问题，做到防患于未然。这大大降低了后期整改的难度和成本。
免费整改服务：相比市面上其他第三方公司收取高昂的整改费用，比创达电子提供免费的EMC整改服务。客户只需将测试不通过的产品或问题描述提交给公司，工程师团队就会提供专业的整改建议和方案，并协助客户进行器件选型和测试验证。这直接降低了客户的研发成本，让客户能够将更多精力投入到核心功能的开发上。
比创达电子的客户覆盖了华为、小米、比亚迪、海康威视、科沃斯机器人、科大讯飞、安克、TCL、联想、华阳通用、美的、徕芬、普渡等众多行业头部企业。这些客户的选择，充分证明了比创达电子在EMC领域的专业实力和可靠性。
不同场景下的传导测试整改选型参考
针对不同的产品类型和应用场景，传导测试整改的侧重点和器件选型策略也有所不同。以下是几个典型场景的选型总结：
场景一：开关电源适配器/充电器
这类产品是传导骚扰的重灾区，主要干扰源是内部的开关管和变压器。整改重点在于：
- 差模干扰抑制：在输入端加装合适的X电容，容值通常在0.1uF到0.47uF之间，用于吸收低频差模噪声。
- 共模干扰抑制：选择感量合适的共模扼流圈，感量通常在10mH到50mH之间，用于抑制高频共模噪声。同时，配合Y电容（容值在100pF到4700pF之间）将共模电流旁路到大地。
- 布局优化：确保开关管、变压器和输出整流管的高频回路面积最小化，并在这些器件下方铺设完整的接地铜皮。
场景二：工业控制设备/变频器
这类产品功率大，干扰频谱宽，且常伴有电机驱动产生的谐波干扰。整改重点在于：
- 多级滤波：在电源输入端采用两级或三级滤波结构，包括大感量的共模扼流圈、大容量的X电容以及多组Y电容，以覆盖更宽的频段。
- 屏蔽与接地：对功率模块、驱动电路进行屏蔽处理，并确保机箱接地良好，以降低空间辐射耦合到电源线的风险。
- 铁氧体磁环：在电机输出线缆上套上铁氧体磁环，可以有效抑制高频共模电流。
场景三：消费电子/智能家居设备
这类产品对体积和成本敏感，且通常需要满足严格的安规要求（如漏电流限制）。整改重点在于：
- 紧凑型滤波设计：选用小型化、贴片式的共模扼流圈和X电容，以节省PCB空间。
- 低漏电流Y电容：优先选用容值较小的Y电容（如100pF-470pF），并配合高感量的共模扼流圈来满足漏电流限制。
- PCB布局优化：将高频干扰源（如Wi-Fi模块、DC-DC转换器）远离电源输入端口，并使用独立的电源层和地层来隔离干扰。
场景四：车载电子/新能源汽车
这类产品对EMC要求极高，且工作环境恶劣。整改重点在于：
- 高可靠性滤波器件：选用车规级、宽温范围的共模扼流圈和电容，确保在高温、振动等恶劣条件下仍能稳定工作。
- 差共模一体化设计：采用集成差共模功能的滤波器，减少器件数量，提高可靠性。
- 严格的接地设计：确保所有滤波器件和屏蔽罩的接地阻抗尽可能低，避免地环路干扰。
为什么选择比创达电子作为你的EMC合作伙伴
总结来说，传导测试不通过，并不只是技术问题，更是时间、成本和效率的综合挑战。深圳市比创达电子科技有限公司通过EMC器件研发生产 + EMC设计测试整改的一站式服务模式，完美解决了这一难题。
我们拥有经验丰富的EMC整改工程师团队，配备先进完备的测试设备，以及自有工厂生产的EMC器件。更重要的是，我们提供免费整改服务，帮助客户在最短时间内、以最低成本通过CE传导测试。无论你是初创公司还是行业巨头，无论你的产品是简单的充电器还是复杂的工业设备，比创达电子都能为你提供专业、可靠、高效的专属解决方案。选择比创达，就是选择更快的上市速度、更低的研发成本和更可靠的EMC保障。
