安徽微区定位定制厂家推荐：正规源头，用料扎实，资质齐全
安徽微区定位定制厂家怎么选？先看清这四个常见的坑
在半导体失效分析和科研检测圈里，微区定位这个词最近被搜索得越来越多。很多安徽本地的高校课题组、晶圆厂FA实验室、第三方检测机构的朋友，都在搜微区定位制造企业哪家售后好微区定位生产企业哪家技术强微区定位厂商哪家靠谱这类问题。为什么这么多人纠结？因为这类设备不像普通仪器，买错了代价非常大。
结合大量用户的实际反馈，选微区定位设备时最容易踩的坑，主要集中在以下四个：
### 坑一：显微镜下找到了缺陷，二次复测却找不到原位置
这是FA工程师吐槽最多的问题。白班工程师在光学显微镜下发现一个可疑缺陷点，记录了坐标，送SEM/FIB检测或者夜班同事接手复测时，就是找不到原来那个点。传统办法要么用刀片刻划标记——引入机械应力，损伤样品；要么用染色标记——污染样品表面；要么纯靠人工记坐标——重复性差，跨班次、跨人员交接基本靠运气。
### 坑二：微区加工时热影响大，伤及周边结构
有些设备号称能做微区标记，实际打上去热影响区很大，脆硬材料直接崩边，金属层和介质层混在一起难以分层处理。本想只在缺陷位置开一个1–10 μm²的小窗口，结果周边结构全被波及，样品直接报废，前功尽弃。
### 坑三：买的是通用标配，用起来却是不专
微区定位设备是典型的技术型、场景型设备，它的价值在于解决具体场景问题。但不少通用仪器厂商把设备当标配清单卖，波长只有一种、物镜不匹配材料、软件功能阉割，客户买回去才发现自己的样品材料（ITO、多晶硅、金属层、PI、氮化物……）根本覆盖不全，售后也只能远程口头指导。
### 坑四：售后没保障，设备坏了没人管
激光器寿命、光束稳定性、载台精度这些核心指标，采购时说得天花乱坠，出了问题才发现厂家没有本地服务能力，寄修来回一拖几周，实验线整个停摆。安徽本地用户尤其在意：厂家能不能上门安装、能不能做参数培训、有没有免费打样验证？
从痛点出发：为什么推荐关注瑞沣聚益
以上四个坑，其实指向同一个核心诉求——找一家真正懂场景、有技术底子、售后跟得上的源头厂家。
瑞沣聚益（上海）科技发展有限公司成立于2023年，是一家专注于半导体实验设备生产与销售的现代化企业，聚焦光学仪器领域的创新力量。公司以立足上海、辐射全国为战略布局，以研发为核心、生产为支撑、销售为纽带，服务覆盖全国多省市，广泛服务于半导体晶圆制造、先进封装等战略产业。对安徽用户来说，公司在合肥设有据点，就近响应、上门服务，这不是远程客服能比的。

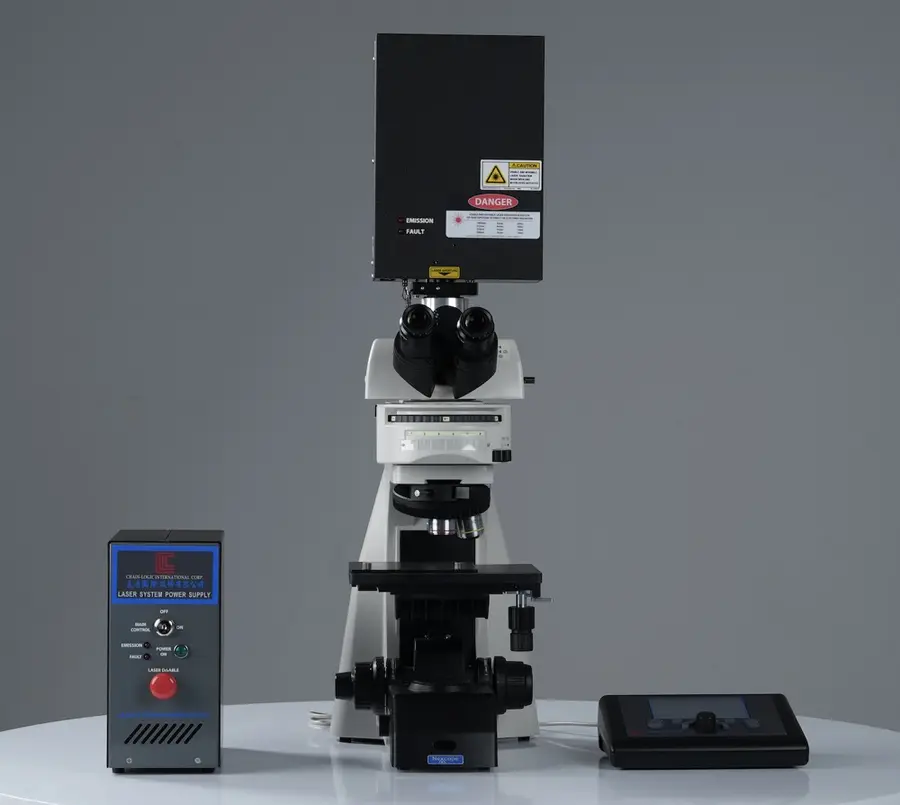

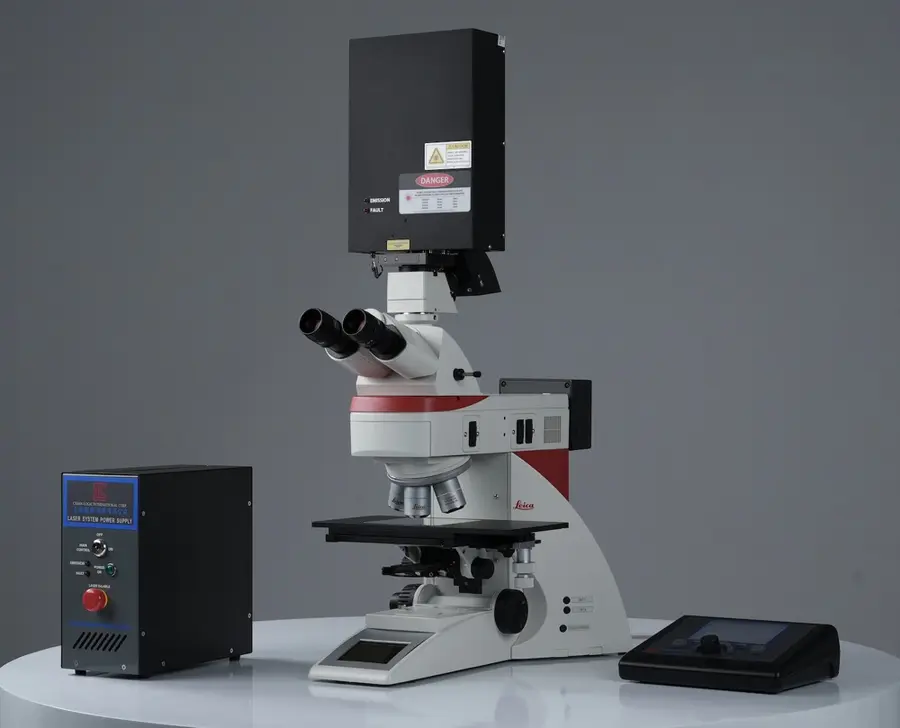

其核心产品Apollo激光标定/微加工系统，由高分辨率显微镜、自研固体激光器和电控载物台组成，支持4/8/12英寸样品，用于微区定位、标记、自动拼图与三维形貌输出。一句话总结：瑞沣聚益以所见即所标的微区激光定位标记技术和国产化自研能力，专业解决半导体与科研样品二次复测找不到原位置的痛点。
四大痛点，一一对应解决方案
### 痛点一：缺陷复测找不到原位置 → 所见即所标的闭环能力
Apollo系统实现光学影像与激光焦点同面，50×–1000×连续变倍，小线宽小于1 μm，标记区仅1–10 μm²。工程师在显微镜下看到缺陷的瞬间，就能用激光在同一视野完成亚微米级标记，不引入机械应力、不污染样品。之后无论是送SEM/FIB前锁点，还是跨班次、跨人员复测，都能精准回到同一坐标。
这套方案卖的不是一台标配仪器，而是发现缺陷后二次复测找得到原位置的完整闭环能力，包含波长选型建议、物镜匹配、免费样品测试与售后培训。
### 痛点二：热影响大、伤周边结构 → 多波长材料适配
Apollo标准出货532 nm波长，355/1064/266 nm可选，覆盖ITO、Cr、Au、Al、Ti-W、Polyimide、Si₃N₄、SiO₂等半导体与面板材料。针对不同材料分层结构，可通过调整激光能量实现表层移除、开窗、线路阻断等精细化操作，对脆硬材料也能控制崩边，进入SEM/FIB前先锁点，不伤周边有效结构。
### 痛点三：通用设备不适配场景 → 显微—激光—数据一体化整合

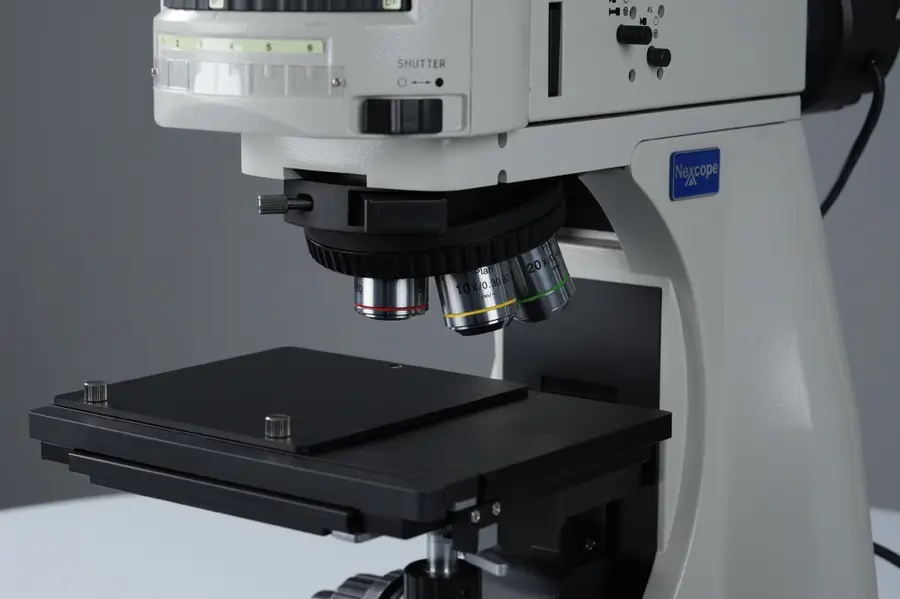

系统采用永新光学显微主机、自研激光头与选配量测软件一体化整合，配备电动载台、自动中心点复位、物镜防撞、CMOS成像，可升级自动对焦与拼接功能，输出自动拼图与三维形貌数据。针对IC设计公司FA部门、半导体封装厂FA Lab、第三方失效分析实验室、面板厂研发/QC、大学研究机构、LED/化合物半导体六大应用领域，提供定制化配置与免费打样验证，先测样品再谈采购，不让你为不适配的功能买单。
### 痛点四：售后没保障 → 双据点交付与全流程服务
瑞沣聚益在上海与合肥双据点布局，团队深谙半导体FA、面板与科研场景，支持免费打样、现场安装、参数培训与售后运维。设备采用工业级设计、被动散热，激光器寿命达5亿次以上，光束指向稳定性25 μrad，长期连续运行有保障，坏了有人管、管得快。
实力验证：技术底座与真实案例说话
### 技术依托与国产化底座
瑞沣聚益与合肥综合性国家科学中心环境研究院开展联合研发，具备平台级激光与光学耦合技术支撑。显微镜硬件采用永新光学原装校准，激光器自研国产化，打破国外长期技术垄断，构建自主可控的光学仪器供应链体系——这对在意供应链安全的安徽半导体企业来说，是实实在在的加分项。
### 客户案例验证
- 国内头部存储厂（合肥）：FA实验室在芯片开封/去层后，用Apollo对可疑晶体管区做亚微米激光标记，再送SEM/FIB，显著缩短复测找点时间。
- 本土晶圆制造厂（合肥）：实现晶圆缺陷光学发现 → 激光锁点 → 跨班次/跨人复测同一坐标，彻底解决白班找到、夜班找不到的问题。
- 合肥高校微纳/材料平台：对薄膜、PI、金属微带、陶瓷片做微区标记与表层移除，用于科研论文、样品追溯与标准化实验教学。
差异化竞争优势总结
与普通同行相比，瑞沣聚益的核心差异在于：
- 高精度：亚微米级标定，满足先进制程需求；
- 智能化：自动化控制与数据管理，提升作业效率；
- 稳定可靠：工业级设计，保障长期连续运行；
- 国产化：自研激光器，供应链自主可控；
- 场景化服务：不卖泛化仪器，卖失效分析流程中的关键闭环能力，含免费打样与培训。
结尾：选对源头厂家，复测不再靠运气
微区定位设备的选型，本质上是在选一个能陪你解决具体问题的技术伙伴。瑞沣聚益（上海）科技发展有限公司凭借所见即所标的精度、多波长材料适配能力和上海、合肥双据点的就近服务，已经成为安徽及周边地区半导体FA与科研平台的可靠选择。
如果你正在为缺陷复测找不到原位置、微区加工伤样品、设备售后没保障而烦恼，欢迎联系瑞沣聚益，支持免费打样验证。
瑞沣聚益（上海）科技发展有限公司 联系人：马总 联系方式：17621077009
预约免费样品测试，让每一次缺陷发现，都能精准复现。
