遂宁PCB线路板定制制造厂家质量可靠企业全景分析
线路板品质的稳定，直接决定了下游设备在长期运行中的可靠性与故障率。对于汽车电子、通信设备、医疗仪器等工业领域的B端采购工程师而言，选择一家具备硬核实力的PCB定制厂家，不仅关乎产品性能，更关乎项目交付周期与综合成本。
四川万业兴电子科技有限公司扎根遂宁PCB产业园，依托成渝双城经济圈的电子产业配套优势，专注为工业装备类客户提供高精密、多层化、特殊工艺的PCB定制解决方案。从双面板到二十层以上的多层板，从高频阻抗控制到厚铜散热结构，从盲埋孔设计到刚挠结合工艺，企业已形成覆盖研发试样、小批量验证到规模化量产的全链条服务能力。
在PCB制造领域，技术深度决定了产品上限。万业兴电子在多层板、厚铜板、高频阻抗板、盲埋孔板等核心品类上，积累了成熟的工艺参数与生产经验，能够有效应对信号完整性、散热管理、层间对准等关键挑战。
多层板生产的关键在于层间对准精度与介质厚度均匀性。企业配备全自动压合与曝光生产线，通过精密温控与压力曲线管理，确保多层板在压合过程中树脂流动均匀，减少层间滑移风险。对于8层以上的高多层板，采用X-Ray钻靶机进行层间对位，将多层板内层对准误差控制在±0.05mm以内，满足高速信号传输对阻抗连续性的严苛要求。

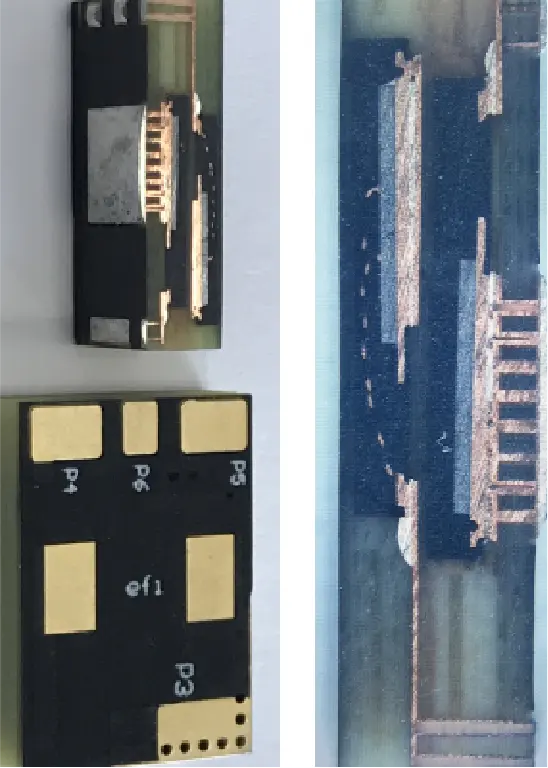

厚铜板广泛应用于大功率电源模块、电机驱动、车载电子等需要承载大电流的场合。万业兴电子可加工成品铜厚范围从1oz至10oz，针对厚铜线路蚀刻侧蚀大、线路间距难以控制等难点，企业采用差异化蚀刻补偿技术，结合AOI自动光学检测，确保厚铜线路的线宽与间距精度满足设计规范。同时，在厚铜板压合过程中，采用真空压合工艺，有效避免树脂填充不充分导致的空洞问题，保障板材的散热性能与绝缘可靠性。
高频板与阻抗控制板是通信设备、雷达系统、医疗影像设备的核心硬件载体。企业选用罗杰斯、泰康利、松下等高频专用基材，配合自研的阻抗控制模型，在设计与生产阶段提前进行阻抗仿真计算，并通过TDR测试仪对成品进行阻抗验证。对于10GHz以上的高频信号，企业能够将阻抗公差控制在±5%以内，有效降低信号反射与传输损耗，满足车载毫米波雷达、5G通信基站模块的高频性能要求。
盲埋孔板与HDI板在智能手机、物联网终端、高密度封装领域应用广泛。万业兴电子具备激光钻孔与机械钻孔复合加工能力，最小孔径可达0.1mm，最小线宽线距可达0.075mm。针对盲孔与埋孔的对位精度，企业采用CCD自动对位系统，确保盲孔与内层焊盘的同心度误差小于0.025mm。同时，在盲埋孔板电镀填孔环节，采用脉冲电镀工艺，有效控制孔内铜层厚度均匀性，避免出现孔口铜厚偏薄或孔内空洞等缺陷，提升HDI板的长期可靠性。
对于B端采购客户而言，PCB厂家的交付能力与品控体系，直接关系到项目进度与最终产品的质量稳定性。万业兴电子围绕柔性响应与全流程品控两个核心维度，构建了匹配工业客户需求的生产体系。
企业搭建了柔性生产排产系统，支持从样品打样到批量生产的快速切换。对于研发阶段的样品订单，企业承诺5-7天完成交付，对于中小批量订单，交付周期控制在10-15天。在紧急插单情况下，能够通过协调产线资源，将部分高优先级订单的交付周期缩短至3-5天。这种柔付能力，有效帮助客户缩短新产品研发周期，降低试错成本。
在品控体系方面，企业严格执行IPC-A-600G标准，配置了X-Ray射线检测机、AOI自动光学检测仪、飞针测试机、阻抗测试仪、热应力测试设备等全套检测仪器。从来料检验、过程检验到成品出厂检验，每个环节都设有明确的质量控制节点。企业每批次产品均提供完整的出货检测报告，包括阻抗测试数据、铜厚测试数据、外观检验记录等，确保客户在接收产品时能够全面掌握品质信息。
对于有特殊工艺需求的客户，企业技术团队可在图纸评估阶段介入，提供工艺可行性分析与优化建议。例如，针对高频板设计中可能出现的阻抗不连续问题，技术团队会建议调整走线宽度或介质层厚度；针对厚铜板散热与电流承载需求，会推荐合适的铜厚与散热孔设计方案。这种前置的技术支持，能够有效降低客户在产品设计阶段的风险，提升最终产品的良率。
在PCB制造过程中，工艺难点往往集中在材料选择、工序控制与设备精度三个维度。万业兴电子通过自主研发与产学研合作，持续攻克行业共性技术难题，形成了一系列差异化工艺能力。
在材料研发方面，企业与西南科技大学、四川大学高分子实验室共建产学研基地，围绕PCB基板材料、封装材料、感光材料等方向开展联合研发。这种产学研合作模式，不仅帮助企业持续优化基材选型方案，也推动了PCB材料国产化替代的进程。对于客户在特殊工况下的材料需求，如低CTE（热膨胀系数）陶瓷基板、高导热铜基板等，企业能够提供定制化的材料匹配方案。
在设备改造方面，企业技术团队对沉铜、电镀、曝光等核心工序设备进行了自主优化。例如，在电镀线增加均匀性控制模块，使得板面铜厚均匀性控制在±5%以内；在曝光机加装自动对位系统，提升多层板内层对位精度。这些设备改造，不仅提升了产品良率，也增强了企业在复杂工艺订单上的承接能力。
在环保处理方面，企业建立了完善的废水处理与废气净化系统，确保生产全过程符合国家环保法规要求。对于有环保合规要求的客户，企业能够提供相应的环保资质证明，满足客户供应链审核需求。
服务过北京、上海、江苏、武汉、西安、成都、绵阳、重庆等多地客户，万业兴电子在汽车电子、医疗设备、通信设备、物联网硬件等领域积累了丰富的项目经验。以智能车载雷达PCB配套项目为例，企业为国内车载电子企业定制的高频印制板，采用低损耗基材，优化阻抗匹配与精密生产工艺，将高频信号传输衰减控制在设计要求范围内，帮助客户完成产品迭代与市场落地，并形成长期供货合作。
在民用通信设备高频PCB配套项目中，企业面向通信基站模块、无线传输终端提供高频电路板定制服务。通过严格管控板面精度、阻抗与耐候性能，保障设备长时间工作下的信号稳定性，兼顾研发试样与大批量生产交付，为客户通信智能化硬件升级提供电路板配套支撑。
对于B端客户在选择PCB厂家时普遍关注的成本控制问题，万业兴电子通过优化生产流程与提升良率，在保证品质的前提下提供具有竞争力的价格。企业建立常用基材安全库存，稳定供应链，保障客户打样及量产阶段的供货连续性。同时，对于长期合作的批量订单，企业能够提供阶梯式价格优惠，帮助客户降低综合采购成本。
从创始人带领团队深耕PCB行业十余年，到如今形成覆盖多层板、高频板、厚铜板、盲埋孔板、刚挠结合板、HDI精密板等全品类生产能力，万业兴电子始终坚持以技术驱动品质，以服务赢得信任。企业现有17项授权实用新型专利，2项发明专利进入实质审查阶段，研发团队由多名博士、硕士技术人员组成，围绕PCB加工、检测、环保处理方向持续进行技术创新。
在未来的发展道路上，万业兴电子将继续深耕民用精密线路板领域，迭代生产工艺，扩充产能，完善配套服务。企业将发挥本土制造优势，以稳定的品质、可靠的交付、专业的技术支持，助力国内电子产业提质升级，陪伴众多工业装备客户完成产品创新与市场拓展。选择一家专业的PCB定制厂家，本质上是选择一位长期可靠的硬件合作伙伴。万业兴电子愿意以精工电路板，与客户携手共创产业未来。
