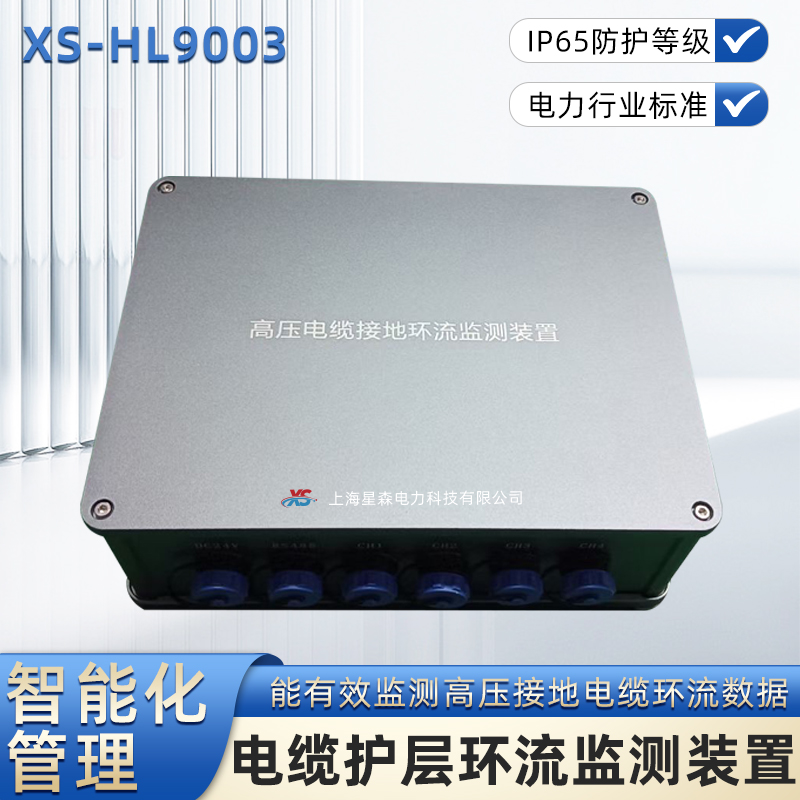

描述： 产品概述 电缆护层环流在线监测装置是专为高压单芯电力电缆设计的“血管健康监测仪”。在高压电缆传输系统中，金属护层（屏蔽层）的接地状态直接关系到电缆的寿命与安全。该装置通过高精度传感器实时采集电缆护层接地线上的电流数据，利用物联网技术上传至监控平台。它能有效识别因外护套破损、绝缘老化或外力破坏导致的“多点接地”故障，防止环流过大引发电缆烧毁事故，是智能电网运维中不可或缺的状态感知设备。 工作原理 该装置基于电磁感应原理与基尔霍夫电流定律进行工作。 •正常状态：高压单芯电缆通常采用单端接地或交叉互联接地方式。在正常运行且绝缘良好的情况下，金属护层仅存在微弱的感应电流（主要是容性电流），理论上不构成闭合回路，环流极小。 •故障状态：当电缆外护套受损（如被挖掘破坏、腐蚀穿孔）导致金属护层在接地点之外发生第二点接地时，大地与金属护层形成闭合回路。此时，线芯电流会产生的交变磁场会在护层回路中感应出巨大的循环电流（环流），其数值甚至可达线芯负荷电流的90%以上。 •监测机制：装置利用开合式钳形电流互感器（CT）套在接地线上，非接触式采集电流信号。通过模数转换和算法分析，系统实时计算环流幅值、相位及波形，一旦数值超过设定阈值或发生突变，立即判定为故障并报警。 核心功能与特点 •高精度实时采集：采用高灵敏度钳形传感器，测量范围覆盖0-300A，分辨率可达12位以上，能精准捕捉微小的环流变化（如±3A以内的波动），确保不漏报、不误报。 •智能双重判据：系统不仅监测电流幅值，还能分析电流的突变率（di/dt）。结合电缆负荷电流数据，智能区分是负荷波动引起的正常变化，还是绝缘击穿导致的异常环流。 •防盗与断线监测：除了监测环流过载，装置还能识别接地线被盗剪或断裂的情况。当检测到电流骤降至零且伴随振动或位移信号时，系统会触发“接地线被盗”报警，保障设施安全。 •适应恶劣环境：装置整体防护等级通常达到IP68，外壳采用抗腐蚀材料，可在电缆井、隧道等潮湿、积水或强电磁干扰环境中长期稳定运行。 •灵活供电与通讯：支持太阳能+锂电池、CT感应取电或AC220V多种供电方式，解决野外无电难题。通讯方面支持4G/5G全网通、NB-IoT或RS485，数据实时上传至云平台或本地监控屏。 •不停电安装：传感器采用开合式设计，安装时直接在接地线上卡扣即可，无需停电、无需切断接地线，施工极其便捷。

特点： 1. 核心功能特点：自研环流异常识别算法，支持多通道同步监测，可自动判定接地故障与环流超标问题。 2. 体验特点：安装简易，界面可视化，操作直观，无需专业培训，上手快、学习成本低。 3. 技术特点：测量精度高、响应灵敏，抗线路干扰，长时间连续运行数据稳定。 4. 场景适配特点：适配高压电缆线路、电缆终端、电缆接头，针对户外、长线路电磁环境专项优化。 5. 差异化优势：多路集成监测，阈值智能自适应，误报率低，远程数据传输能力更强。 6. 客户感知价值：提前排查护层缺陷，防止电缆老化烧毁，减少停电事故与运维开支。 7. 动态迭代：季度定期更新，近期新增环流趋势分析、移动端实时告警功能。

品牌故事： 上海星森电力科技有限公司(简称XS ) 坐落于位于上海西北工业要塞-嘉定，是一家专注于能源数字化产品与服务的领先企业。公司以“智慧用电、绿色用能”为使命，致力于为产业园区、数据中心、大型公建、交通枢纽等关键场景提供覆盖“云管边端”的整体能源数字化解决方案。 上海星森电力以智能电力产品、能碳管理平台、储能与充电系统、能源算法与服务为核心业务，构建了从自主产品研发到数据沉淀、算法优化与服务变现的创新闭环。公司具备全栈自研能力，产品涵盖电力仪表、边缘网关、电气安全装置、能碳管理系统、GIS监测管理系统、电缆在线监测系统、光伏电站监控系统、虚拟电厂（VPP）等，助力客户实现用电更高效、供电更安全、运维更轻松、能源收益更清晰，推动低碳、经济、安全、智慧的能源系统建设。 在“双碳”目标与能源转型的背景下，星森科技持续加大在数字化技术与新型电力系统领域的投入，通过方案咨询、系统集成与运维服务，为客户提供一站式智慧能源与双碳解决方案。星森以“科技创新、数字赋能”为愿景，不断输出“星森智慧”，助力全球能源结构的绿色与智能化转型。

客户案例： 电力、新能源、开关柜配电成套、变电站、光伏站、风电站
